在建筑机电抗震工程施工中，支架选型是决定整套管线抗震系统是否有效的核心关键，错误的选型方式、套用通用化万金油方案，即便施工工艺再标准，也会直接导致抗震体系失效，属于典型的“无效施工”。抗震支架并非单纯的建筑装饰配件，也不是简单的加厚承重吊架，其核心功能是通过科学的受力结构设计与动力平衡原理，快速抵消地震瞬时冲击能量，约束管线无序震动与位移。本文结合河北立硕新材料一线施工工况与企业严苛技术标准，深度拆解抗震支架专业分类、核心选型逻辑及工程高频雷区，为各类机电抗震项目提供标准化、专业化的选型参考。

01 受力向位逻辑：摒弃硬抗受力，实现侧纵解耦科学抗震

多数工程抗震失效的核心原因，是将抗震支架等同于普通承重吊架，采用单一硬性受力模式对抗地震荷载。真正的专业抗震设计，核心在于侧向、纵向受力解耦，针对性化解不同方向的地震冲击力，实现全方位防护。
侧向抗震支架（Lateral）：核心作用是精准阻断地震波引发的管线横向水平震动，约束管线左右位移晃动。依托立硕自研抗震连接件的精密结构优势，可实现在±15°安装偏差范围内，依旧稳定输出额定抗拉承载力，适配施工现场轻微安装偏差，保障复杂工况下的抗震稳定性，容错性与实用性远超普通支架产品。
纵向抗震支架（Longitudinal）：主要用于抵御管线轴向窜动位移，解决地震惯性力导致的管线前后窜动问题。若工程缺失纵向抗震支撑结构，地震产生的强大惯性力会瞬间撕裂管卡连接件，造成单段管线脱落，进而引发整段管线多米诺式坍塌，形成重大工程安全事故。

立硕标准化选型准则：机电管线抗震布设必须遵循科学组合逻辑，采用L型、T型侧纵组合结构，杜绝单一方向支架布设。直线管段施工中，需按照国标规范间隔布设双向抗震支撑节点，形成全方位受力防护体系，这也是机电抗震工程竣工验收的硬性核心标准，是保障项目合规落地的关键。

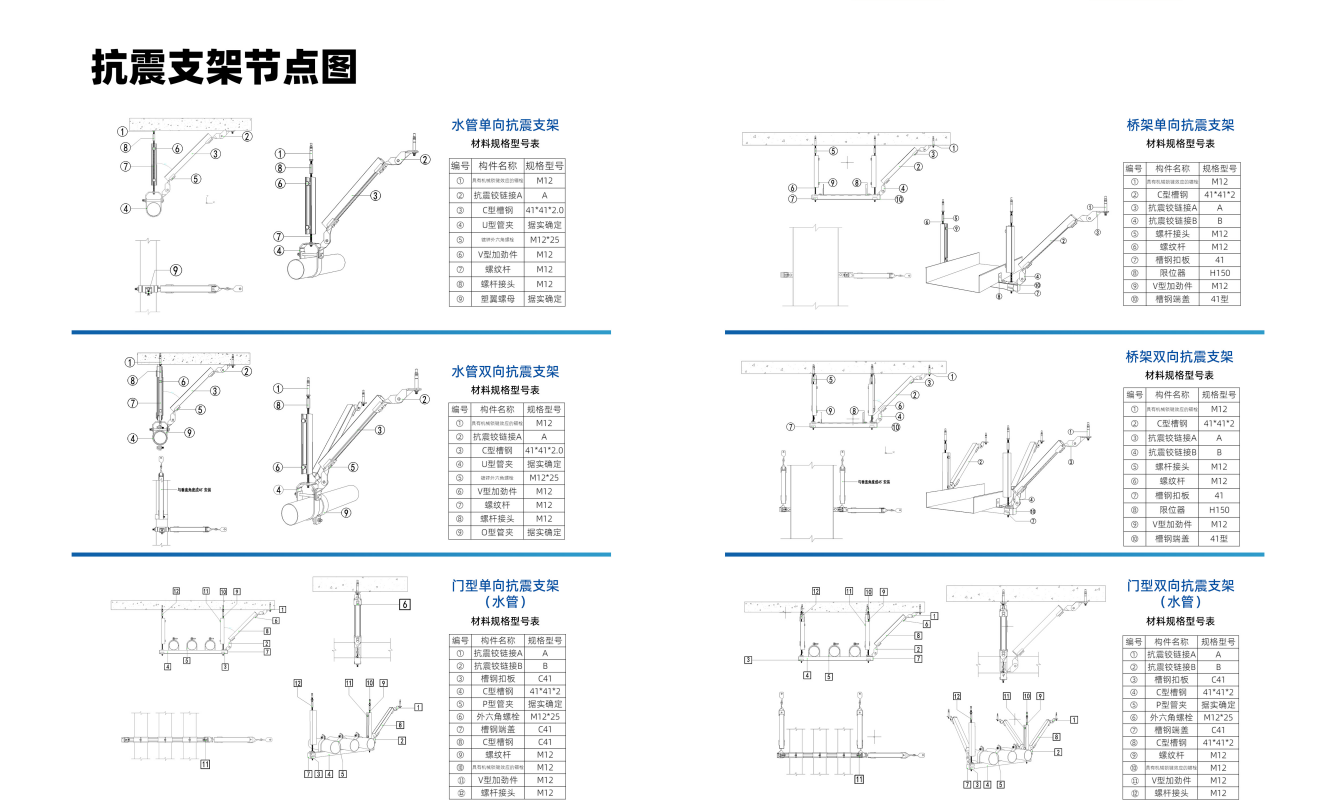

（河北立硕总结抗震支架节点图1）

02 安装架构选型：兼顾结构安全与施工成本的空间逻辑

抗震支架的安装架构选型，不仅决定整套机电系统的抗震安全等级，更直接影响现场施工效率、人工成本与空间利用率，是工程成本管控与质量管控的关键环节。结合不同管路排布工况，可分为三大标准化安装架构体系。
单管支撑系统（Single）：适用于DN65-DN300规格单根给排水管道、小型电气桥架等单一管路工况。针对施工现场空间受限、管路排布单一的作业场景，单管抗震支架安装便捷、适配性强、施工效率高，可快速完成标准化布设，兼顾施工效率与基础抗震防护需求，适配中小型常规建筑机电项目。
门型抗震支撑（Portal）：为多管路并行排布工况的最优解决方案。多管并行场景易产生共振效应，对支架结构刚性、抗疲劳性能要求极高。立硕门型支架采用加厚C型槽钢，依托高强度冷弯工艺成型，型材厚度不低于2.0mm，立柱与横梁连接节点经过专业疲劳荷载试验核验，刚性强、韧性足，可有效抵御多管共振产生的交变荷载，杜绝塑性变形、结构松动等问题，保障多管路系统长期稳定运行。
综合抗震支架系统（Integrated）：主打大型公建、商业综合体、市政管廊、工业厂房等大型复杂工程项目，是精细化深化设计的核心产物。区别于常规支架产品，立硕综合支架依托BIM三维建模技术，提前完成风管、水管、电缆桥架的综合排布与碰撞优化，实现多系统管线一体化生根布设。不仅规整管线空间布局，更能减少40%以上的楼板打孔数量，最大限度保护建筑主体结构完整性，实现安全、美观、高效、合规的多重收益。

03 场景化精准选型：拒绝通用方案，适配不同介质工况

不同介质的管线，在地震工况下的受力特性、震动频率、荷载形式差异极大，不存在通用化的抗震支架方案。需结合管线介质、截面规格、使用场景精准选型，匹配专属抗震配置。
给排水管道（液态惯性工况）：大管径水管（DN100及以上）内部储水量大，地震发生时会产生极强的流体冲击惯性力，对支架承载力与缓冲性能要求极高。立硕针对性配置带橡胶衬垫的重型专用管卡，既能有效缓冲流体震动、削弱冲击荷载，又能隔绝金属接触产生的电化学腐蚀，双重保障管线与支架系统的长期稳定性。
暖通风管（低密高频工况）：通风风管截面面积大、受风阻影响显著，震动频率高。当风管截面≥1.2㎡时，普通门型支架刚性不足，极易出现高频晃动、节点松动等问题。立硕针对大截面风管场景，专属升级加强型门型抗震支架，施工前完成横梁精准应力校核，全面提升结构抗震动、抗变形能力，适配风管高频震动工况。
电缆桥架（温升与防火工况）：多层电气桥架布设需严格把控支架层间距，满足散热与电气安全要求。立硕特制热镀锌槽钢支架，经过72小时以上专业烟雾腐蚀试验，耐高温、抗老化性能优异，可在地震、火灾复合极端工况下保持结构稳定、不软化变形，同时满足抗震防护与电磁屏蔽、温升防护多重标准。

消防管网（生命线工程工况）：消防管道属于建筑生命线工程，抗震核心要求为绝对可靠、零失效。立硕消防专用抗震支架，优化升级连接件咬合结构，大幅提升机械啮合咬合力，即便在强震工况下，也能牢牢锁定管线位置，保障消防管网完整可用，确保灾后消防系统正常启用。

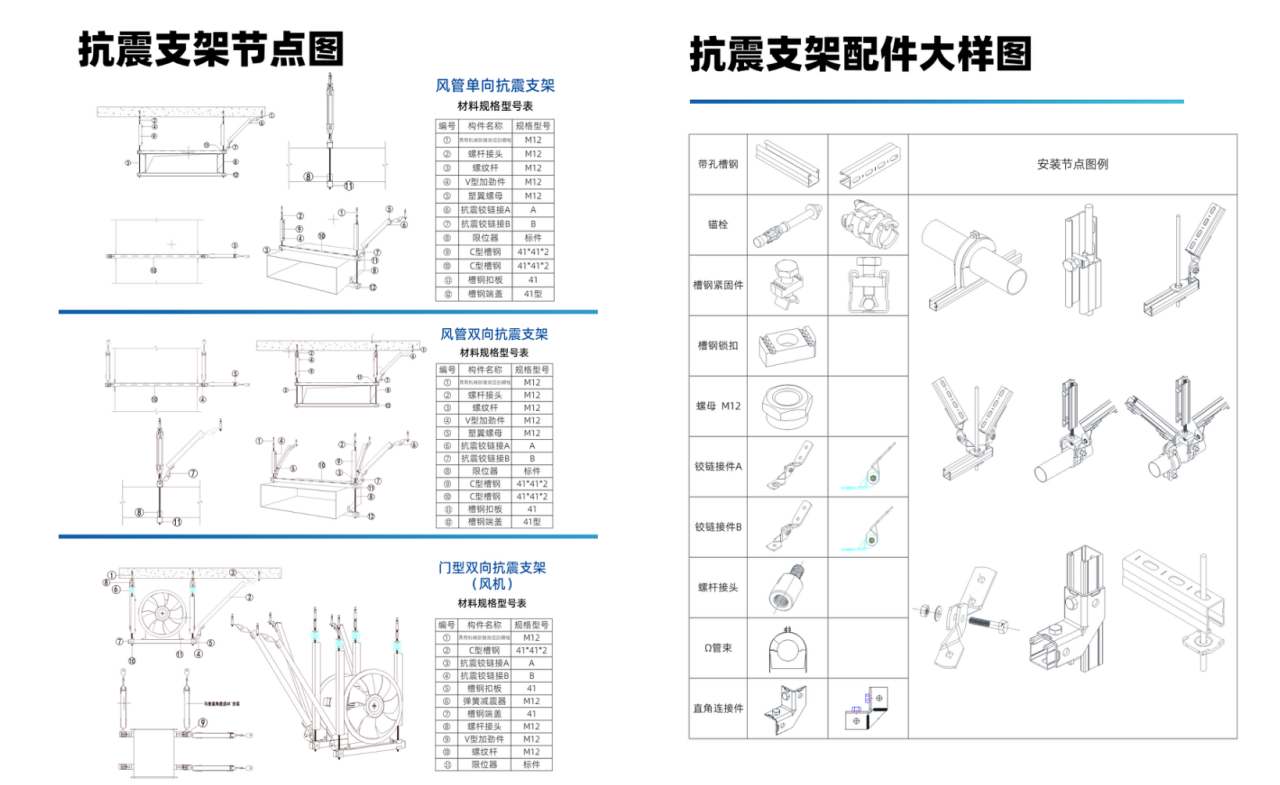

（河北立硕总结抗震支架节点图2）

04 工程核心避坑：抗震支架选型三大致命雷区

结合海量一线工程落地经验，立硕总结出行业高频选型误区，三大雷区直接决定抗震系统成败，是施工与设计环节必须规避的核心问题。
第一、杜绝材质选型陷阱：严禁使用冷镀锌支架产品。河北区域气候潮湿，且部分工业项目存在粉尘、酸碱腐蚀环境，冷镀锌产品防腐层薄弱，短期使用即会出现生锈、腐蚀、掉皮问题，一年内便会出现结构锈蚀失效。立硕全系列抗震支架统一采用热浸锌防腐工艺，防腐层厚度达标、附着力强，抗腐蚀、耐老化，适配各类复杂户外、地下、工业工况。
第二、规避锚固根部失效问题：支架主体结构再稳固，锚固系统承载力不足也会导致整体失效。普通膨胀螺栓仅适配静态无震动工况，地震发生时混凝土结构轻微开裂，膨胀螺栓便会出现打滑、脱锚现象，彻底丧失锚固能力。立硕全套抗震系统专属搭配后扩底锚栓，依托机械锁键效应，与混凝土结构深度咬合，适配开裂混凝土工况，从根源杜绝根部锚固失效隐患。
第三、规范斜撑角度选型设计：支架斜撑角度直接影响受力效率，最佳受力区间为45°~60°，该角度范围内水平约束力与垂直承载力配比最优，抗震效果最佳。若施工现场层高受限、净高不足，无法满足标准角度布设，不可随意安装，需通过立硕专业力学计算软件，重新核算加长杆件的屈曲应力与荷载参数，定制适配施工方案，避免角度偏差导致的受力不足、节点过载等问题。
