机电抗震支架施工避坑指南｜读懂GB50981核心逻辑，告别纸面规范误区
多数建筑机电工程抗震施工的验收隐患、返工问题，根源并非施工工艺疏漏，而是从业者只照搬GB50981规范字面条款，忽略抗震支架的核心设计逻辑。机电抗震支架的核心价值，绝非简单“悬挂固定管线”，而是在地震突发工况下，通过优化管线系统动力特性，约束管线无序晃动、位移、碰撞，将无规则震动转化为可控受力形变，全方位保障机电管线系统完整稳定。本文从一线工程实操视角，深度拆解国标底层逻辑，梳理施工核心要点与高频避坑细节，为机电抗震标准化施工提供专业参考。

01 规范硬线：DN65不是简单数字，是抗震验收生死红线

依据GB 50981-2014《建筑机电工程抗震设计规范》明确规定，DN65管径、0.38㎡截面积、600mm安装间距，是机电抗震施工不可突破的硬性验收标准，也是工程质检、竣工验收的核心核查要点，堪称机电抗震工程的“生死线”。
从工程力学底层逻辑分析，之所以将DN65设为临界标准，核心原因在于：当给排水、消防等管线管径达到DN65及以上规格时，管内介质储存的惯性力会大幅提升，地震发生时会产生极强的水平剪切力，普通常规吊杆完全无法承载该受力负荷，极易出现吊杆断裂、管线脱落、系统坍塌等重大安全隐患。

实操避坑核心要点：多数施工团队仅关注主干大管径管线的抗震布设，忽略分支管线的抗震设计，这是高频施工误区。工程施工中，只要管线参数达标DN65规格，无论主干管还是分支管，必须标准化布设侧向抗震支架；针对管线转弯处、闸阀接口、变径节点等荷载突变、应力集中的关键位置，必须增设纵向抗震支架补强。若该环节缺失，管线系统的位移补偿能力将完全失效，地震工况下极易出现系统性损坏，直接导致验收不合格。

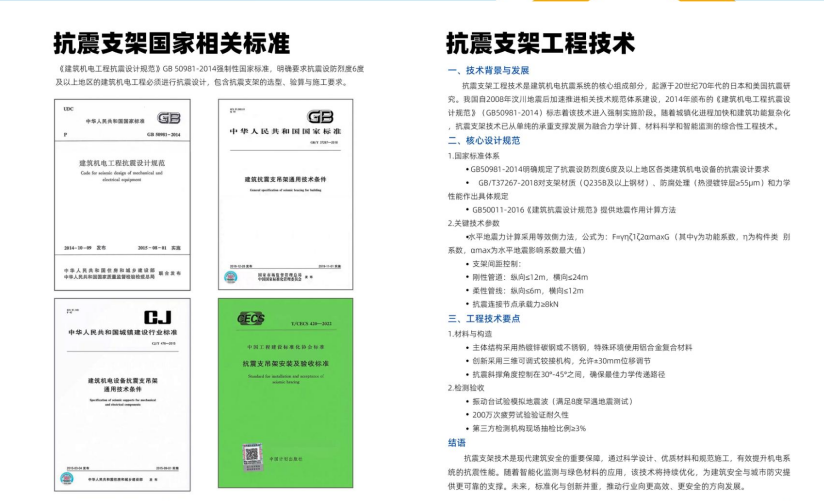

（抗震支架标准GB-50981-2014）

02 抗震核心逻辑：三水准抗震标准的“刚性约束+柔性消能”博弈

GB/T 50011-2010《建筑抗震设计规范》提出的“小震不坏、中震可修、大震不倒”三水准抗震原则，并非仅适用于建筑主体结构，在机电抗震领域有着专属的落地逻辑，彻底打破“支架越坚固、刚度越高越安全”的行业固有误区。
刚性与柔性的科学搭配，是机电抗震设计的核心关键。高刚度、全刚性的支架布设并非最优方案，过度刚性会导致管线无法缓冲地震冲击力，反而加剧结构破损。标准化工况设计要求：机电管线穿越建筑变形缝、沉降缝、伸缩缝等特殊位置时，必须配套安装挠性接头，形成“支架刚性约束、接头柔性消能”的科学抗震体系。抗震支架负责锁定管线整体位移、控制晃动幅度，挠性接头负责缓冲地震应力、消解震动能量，二者相辅相成，实现最优抗震效果。
同时，水平地震力综合系数αek是抗震支架间距计算、荷载校核的核心核心参数，直接决定支架布设密度与承载上限。该系数并非固定标准数值，会根据建筑抗震设防类别、项目地理位置、抗震设防烈度、管线功能重要性等多重因素动态变化。若盲目套用软件默认标准间距、通用模板参数，完全不结合项目实际工况校核，在复杂建筑结构、高抗震设防区域，极易出现支架承载力不足、间距超标等问题，埋下重大工程安全隐患。

03 供应链避坑：拒绝样子货，从材质结构看穿产品真伪

GB/T 38052-2019《建筑机电抗震支吊架通用技术要求》对抗震支架原材料、结构工艺、锚固系统、防腐标准的要求，远高于普通民用支吊架，诸多市面上的低价仿品、非标产品看似外观一致，实则完全不满足抗震工况受力要求，是工程最大隐形风险。
第一，槽钢齿牙结构是抗震承载力的核心。国标合规抗震专用C型槽钢，内缘必须采用精密冷压成型齿牙结构，通过与专用抗震连接件形成机械啮合结构，依靠咬合阻力抵御水平剪切力、防止滑移。而无齿平滑内缘的普通槽钢，仅适用于静态承重场景，地震震动工况下，连接件会出现滑脱位移，完全丧失抗震防护功能，无法满足验收标准。
第二，锚固体系决定整套支架的安全下限。普通膨胀螺栓仅适用于静态、无震动工况，在地震发生时，混凝土结构会产生开裂、微形变，膨胀螺栓会快速丧失锚固力，基本处于失效状态。高标准抗震工程必须采用具备机械锁键效应的后扩底锚栓，通过机械扩底与混凝土结构牢牢咬合，即便混凝土轻微开裂，仍能保持稳定锚固性能，从根源杜绝支架脱落风险。
第三，防腐层厚度直接影响长期抗震性能。国标明确要求抗震支架镀锌防腐层厚度不低于50μm，大量低价产品存在镀锌层薄、喷涂不均、偷工减料的问题。项目交付使用3年后，支架节点会逐步出现锈蚀、氧化、截面损耗问题，直接导致节点抗震承载力折减30%以上，长期使用存在极大安全隐患。

04 工程硬核巡检清单｜施工单位必查验收标准

结合国标规范与一线工程落地经验，整理机电抗震支架施工现场核心巡检要点，全程对标验收标准，规避返工风险：
1. 斜撑角度管控：抗震支架斜撑最佳安装角度为45°，整体偏差严格控制在±15°范围内。角度过小会导致水平抗震约束力不足，无法有效约束管线晃动；角度过大会大幅增加楼板垂直拉拔荷载，造成锚固点过载，引发结构安全隐患。
2. 布设间距极限：给排水管线抗震布设严格遵循国标间距要求，侧向抗震支架最大间距不得超过12米，纵向抗震支架最大间距不得超过24米。间距超标会导致管线缺乏有效约束，地震时产生低频共振现象，加剧管线破损风险。
3. 生根锚固规范：抗震支架根部严禁固定在轻质隔墙、吊顶转换层、非承重装饰结构上，所有支架必须生根于建筑主梁、立柱、剪力墙等主体承重结构，确保受力有效传递，保障整套抗震系统稳定可靠。

行业深度总结：告别减料设计，坚守抗震工程本质

当前机电抗震行业普遍存在乱象：多数所谓的“专业深化设计”，本质是厂家为压缩成本的“减料设计”，通过简化节点、减少支架数量、弱化锚固配置降低造价，完全忽视工程抗震安全底线。真正专业的抗震深化设计，核心是实现支架、管线、建筑主体三者的动态耦合适配，精准校核高频震动工况下的系统受力与共生稳定性。
若一套抗震施工方案未做专项节点地震力校核、无针对性工况受力验算，仅依靠通用模板套用，在专家评审、竣工验收环节大概率无法通过。机电抗震工程的核心从来不是满足表面安装形式，而是通过科学设计、合规选材、标准施工，真正提升建筑机电系统的抗震能力，守住建筑工程安全底线。
